Comment bien choisir son moteur de volets roulants ?

1. Choisir le type moteur (radio ou filaire).
2. Connaître le type de tube (Ø 40, Ø 45, Ø 54, Ø 64, Ø 80).
3. Connaître la hauteur et la largeur du tablier.
4. Calculer le poids du tablier.
5. Se reporter aux abaques de sélections des moteurs ci dessous pour connaître la puissance du moteur.

Nous vous proposons deux types de moteurs :

• Les moteurs filaires ont l’obligation d’avoir un inverseur mural à proximité, l’alimentation électrique du moteur passe dans la majorité des cas par cet inverseur.

• Les moteurs radio sont alimentés directement sans inverseur, la commande se fait par des télécommandes sans fil.

Les moteurs filaires possèdent chacun différentes façons de réglage :

1. Les mécaniques se règlent avec des boutons ou des vis de réglages directement sur la tête moteur.
2. Les automatiques se règlent tous seul, et s’arrêtent quand ils arrivent à leurs positions.

Attention : (les moteurs automatiques doivent impérativement être équipés de butées de lame finale et de verrous rigides !)

Comment calculer le poids de votre tablier ?

Les poids sont différents en fonction de la grosseur de la lame et de la matière.

Formule : Poids du tablier = largeur tableau X (hauteur tableau + 20 cm) X (poids au m²)

• Lames de 35, 37 et 40 mm

- PVC : 4 kg/m²

- ALU : 4,5 kg/m²

• Lames de 55 et 60 mm

- PVC : 5,5 kg/m²

- ALU : 6 kg/m²

- BOIS : 11 kg/m²

Exemple : Pour une fenêtre de 1200 mm de large et de 1400 mm de haut. avec un tablier ALU lames de 40.

La formule sera : 1,2 x (1,4+0,2) x (4,5) = 8,64

Le tablier fait donc 8,64 Kg il faudra un moteur d'une puissance de 6 Nm

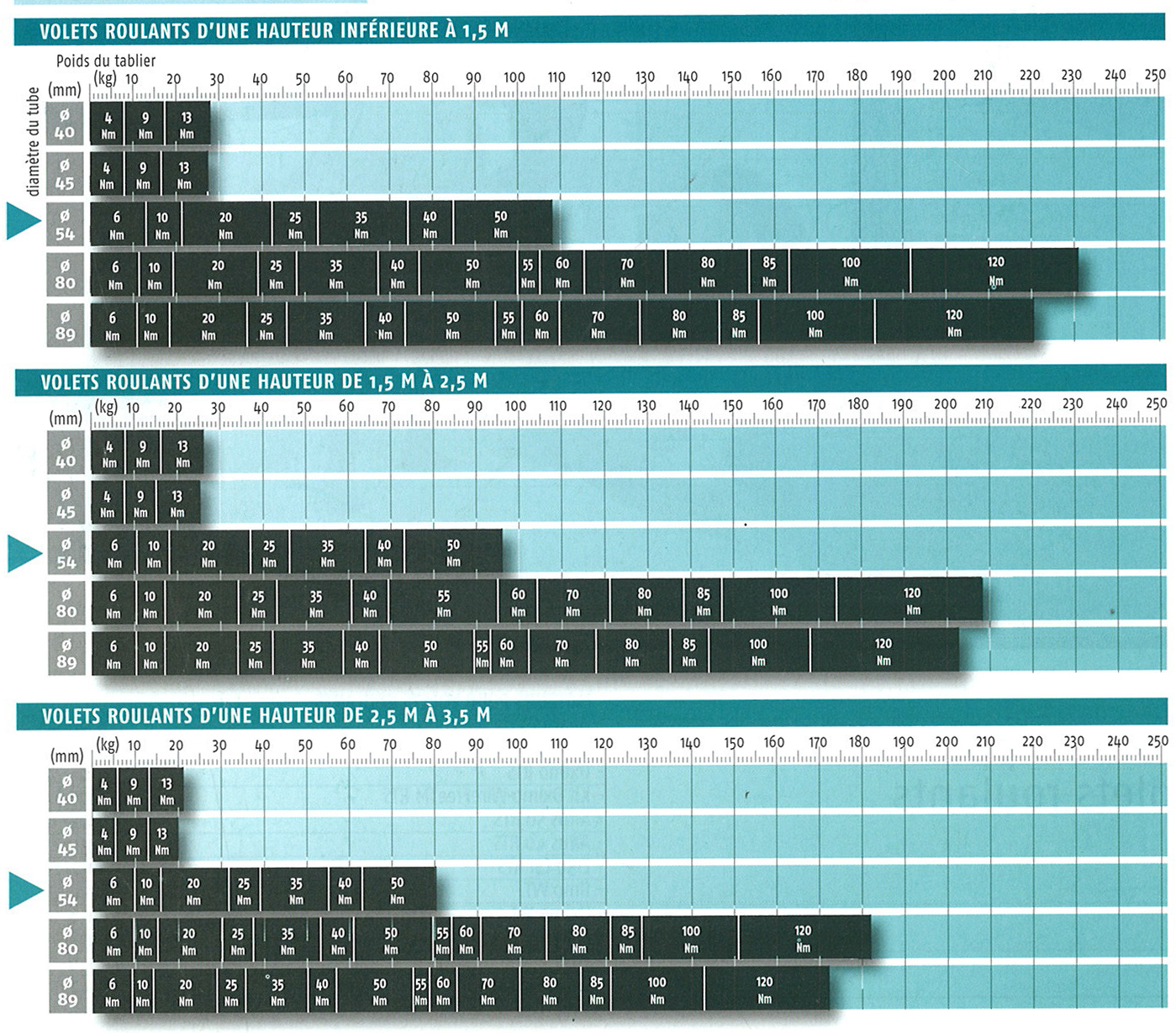

Abaques pour lames de 35, 37 et 40mm

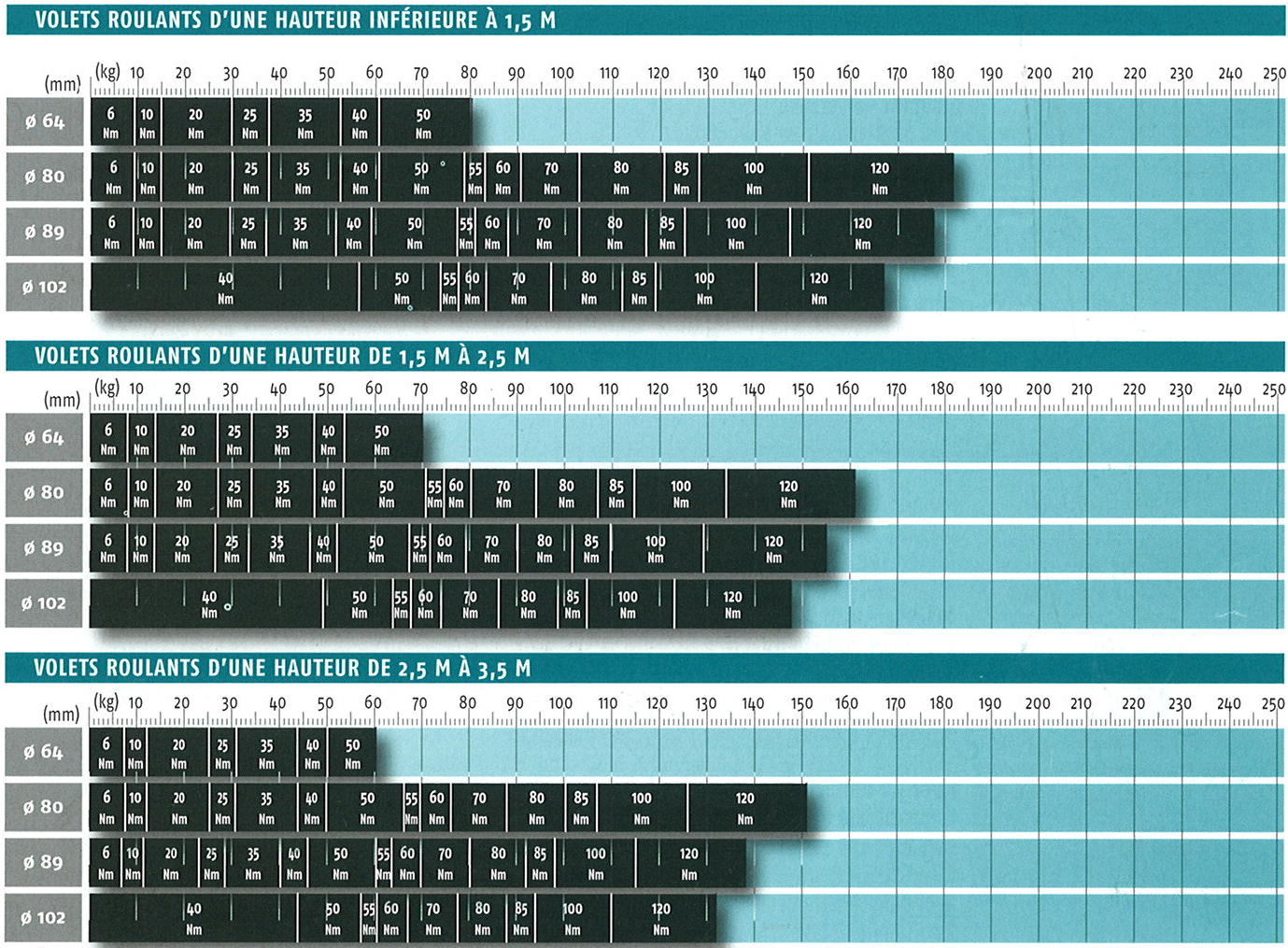

Abaques pour lames de 55 et 60mm
